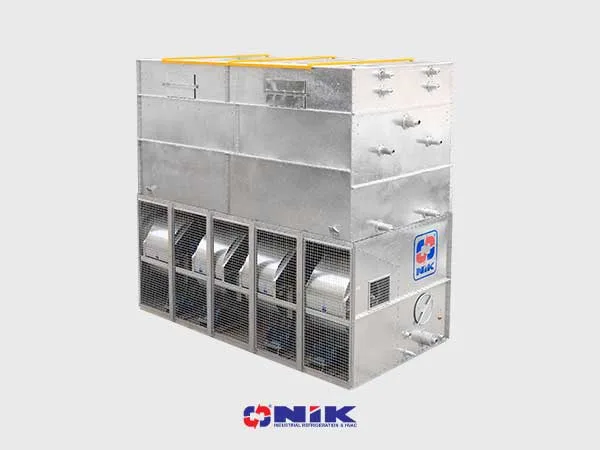

کندانسور تبخیری CNE برای تقطیر گاز مبرد در سیستمهای تبرید، تهویه مطبوع و فرآیندهای صنعتی طراحی شده است. این محصول با تنوع مدل‌ها، ظرفیت‌های گسترده و بهره‌وری بالا، بهترین انتخاب برای تأسیسات مدرن به شمار می‌آید.
برای استعلام قیمت، مشاوره و خرید میتوانید با شماره تلفن 22 64 30 88-021 تماس بگیرید یا فرم زیر را تکمیل کنید تا کارشناسان ما در اسرع وقت با شما تماس بگیرند:
کندانسور تبخیری CNE با بهره‌گیری از فناوری تبخیر و استفاده از کویل‌های فولادی، عملیات تقطیر گاز مبرد را به صورت بهینه انجام می‌دهد. در این سیستم، گاز داغ از داخل کویل عبور داده میشود. سطح بیرونی کویل با آب مرطوب می‌ماند که توسط نازل‌ها روی آن پاشیده میشود. فنها هوای محیط را با سرعت مناسب به جریان درمی‌آورند تا بخشی از آب تبخیر شده و گرمای نهان تبخیر از گاز داخل کویل جذب شود. این فرآیند منجر به تقطیر گاز و کارکرد مؤثر دستگاه می‌گردد.
کویل از لولههای فولادی مخصوص با طراحی فشرده ساخته شده است. این طراحی منجر به افزایش ضریب انتقال حرارت میشود و شیب لوله‌ها به گونه‌ای تنظیم شده که تخلیه مایع مبرد نقطیر شده و روغن به‌راحتی انجام شود. پس از ساخت، کویل با ضخامت بالایی گالوانیزه شده و در چندین مرحله تحت آزمایش نشتی و فشار قرار می‌گیرد. این فرایند تضمین میکند که کویلها برای سال‌ها بدون مشکل عمل می‌کنند.
تشتک کندانسور تبخیری CNE از ورق‌های گالوانیزه مقاوم ساخته شده و پس از ساخت، گالوانیزه میشود تا از خوردگی و آسیب جلوگیری شود. اتصالات تشتک با پیچ و مهره‌های گالوانیزه انجام شده تا درزگیری کامل ایجاد گردد و از نشت آب جلوگیری شود. وجود دریچه‌های بازدید و طراحی دسترسی آسان به تمام نقاط تشتک، تعمیر و نظافت آن را ساده میکند. همچنین، فیلتر آب مانع ورود ذرات خارجی به پمپ میشود.
سیستم هوادهی کندانسورهای CNE مجهز به فن‌های سانتریفیوژ است و بالانس دینامیکی با دستگاه کامپیوتری انجام میشود تا ارتعاش، صدا و فرسایش به حداقل برسد. هر فن دارای الکتروموتور مجزا است که در زمان تعمیر، وقفه‌ای در عملکرد دستگاه ایجاد نمی‌شود. همچنین می توان جهت کنترل ظرفیت یک یا دو فن را از مدار خارج کرد. تنظیم تسمه‌ها و دسترسی به گریس‌خورها نیز به سادگی امکان‌پذیر است.
این سیستم شامل لولههای اصلی گالوانیزه و نازلهای پلاستیکی است که آب را به‌طور یکنواخت روی کویل پخش می‌کنند. این طراحی باعث میشود که سطح کویل همواره مرطوب باشد، انتقال حرارت بهینه انجام شود و از رسوبگذاری جلوگیری گردد. نازل‌ها به گونه‌ای طراحی شده‌اند که تعمیر، نظافت و تعویض آن‌ها آسان باشد.
در بالای کندانسورهای CNE، سیستم قطره‌گیر نصب شده است. این سیستم با ایجاد تغییر مسیر در جریان هوا، ذرات آب را از آن جدا کرده و به تشتک بازمی‌گرداند. همچنین، جریان هوای مرطوب خروجی را به‌گونه‌ای هدایت میکند که از بازگشت هوا به فنها جلوگیری شود. قطره‌گیرها بنا به سفارش می‌توانند از جنس گالوانیزه، استیل یا پلاستیک مقاوم باشند.
در صورتی که دمای گاز خروجی از کمپرسور بسیار بالا باشد (120-150°C)، استفاده از دی‌سوپرهیتر ضروری است. این کویل گرمای اضافی را جذب کرده و از آسیب به سایر اجزا جلوگیری میکند. دی‌سوپرهیتر باعث افزایش ظرفیت دستگاه و کاهش نیاز به فضای اضافی میشود.
سیستم کنترل الکتریکی سطح آب، مدیریت دقیق سطح آب تشتک را تضمین میکند. این سیستم شامل شیر سولنوئیدی و شناور الکتریکی است که بدون نیاز به تنظیم دستی عمل میکند. در شرایط کاری با دمای زیر صفر، این سیستم از یخ‌زدگی آب جلوگیری میکند.
ظرفیت کندانسور CNE در طول سال با تغییرات بار برودتی متفاوت است. برای صرفه‌جویی در انرژی، روش‌های کنترل ظرفیت زیر ارائه میشود:
در تاسیسات با چند کمپرسور، استفاده از کویل‌های چند مداره بهترین انتخاب است. این طراحی باعث میشود که به جای استفاده از چندین کندانسور، یک دستگاه با کارایی بالا مورد استفاده قرار گیرد.
در سیستمهای تبرید که نیاز به مایع مبرد با دمای زیر اشباع دارند، کویل‌های فوق سرد عملکرد بهتری ارائه می‌دهند. این کویلها از ایجاد بخار اضافی در خطوط لوله جلوگیری کرده و راندمان سیستم را افزایش می‌دهند.
کندانسورهای CNE به صورت دو قطعه جداگانه (تشتک و کویل) عرضه می‌شوند. در زمان نصب، ابتدا تشتک بر روی پایه‌ها قرار می‌گیرد و سپس کویل نصب میشود. طراحی و تجهیزات نصب به گونه‌ای است که سهولت و دقت در عملیات نصب فراهم شود.
برای نصب صحیح کندانسور نیک، دو تیر آهن با طول مناسب و مقاوم در برابر خمیدگی نیاز است. این تیرها باید بر اساس وزن عملیاتی دستگاه و شرایط محل نصب انتخاب شوند.
این کندانسور برای سیستمهای تبرید، تهویه مطبوع و فرآیندهای صنعتی طراحی شده است.
بله، با دسترسی آسان به قطعات داخلی و تشتک، نگهداری و تعمیر بسیار ساده است.
با تنظیم سرعت فنها، خاموش کردن برخی از فنها یا استفاده از دمپرهای مخصوص میتوان ظرفیت را کنترل کرد.
کویل از لولههای فولادی گالوانیزه با طراحی خاص برای انتقال حرارت بهینه ساخته شده است.
بله، با استفاده از هیتر تشتک و سیستم کنترل الکتریکی سطح آب، کارایی دستگاه در دماهای پایین تضمین میشود.
بله، میتوانید مشخصات مورد نظر خود را برای طراحی کویلها و دیگر بخشها سفارش دهید.
طراحی خاص نازلهای آب و پخش یکنواخت آب بر روی کویل از ایجاد رسوب جلوگیری میکند.
